貼標(biāo)起翹煩惱多？認(rèn)清這4點(diǎn)遠(yuǎn)離它……
時(shí)間：2020-12-02
來(lái)源：
日常生活中，我們見(jiàn)到的每一枚標(biāo)簽并不是簡(jiǎn)單的材料和膠粘劑的復(fù)合，而是需要經(jīng)過(guò)原材料的制造，涂布、分切、印刷、模切排廢、貼標(biāo)等過(guò)程才能最終隨貨物一起擺上貨架展現(xiàn)給消費(fèi)者。通常，一枚不干膠標(biāo)簽分為面材層、膠水層、底紙層三層結(jié)構(gòu)（如圖1所示），如果從功能上細(xì)分，可以分為印刷涂層、基材、底涂層、膠水層、硅油層、底材層、底材背層涂層共七層結(jié)構(gòu)。由此可以看到，不干膠標(biāo)簽的供應(yīng)鏈相對(duì)較長(zhǎng)，生產(chǎn)材料較多，印刷、貼標(biāo)應(yīng)用環(huán)境復(fù)雜，這就需要有好的設(shè)備、穩(wěn)定的生產(chǎn)工藝、優(yōu)良的原材料、性能優(yōu)異的膠水和硅油各方面的組合才能生產(chǎn)出一張優(yōu)質(zhì)的標(biāo)簽。然而，在日常生產(chǎn)過(guò)程中，一些產(chǎn)品問(wèn)題如排廢不良、印刷白點(diǎn)、套印不準(zhǔn)、貼標(biāo)起翹、貼標(biāo)鼓泡等經(jīng)常令客戶困擾不已。本文，筆者通過(guò)一些實(shí)際案例分享對(duì)貼標(biāo)過(guò)程中的貼標(biāo)起翹問(wèn)題作下分析，并適當(dāng)給出對(duì)應(yīng)的解決方案，以饗讀者。
圖1 不干膠標(biāo)簽結(jié)構(gòu)示意圖
通常，導(dǎo)致標(biāo)簽起翹的原因有很多也很復(fù)雜，其中面材和被貼物的選擇不當(dāng)是導(dǎo)致標(biāo)簽起翹的一個(gè)常見(jiàn)原因。一些被貼物材質(zhì)特殊或加入特殊涂層，如HDPE表面極性低，標(biāo)簽材料面材挺度過(guò)大；部分被貼物材質(zhì)為PE材質(zhì)，表面比較粗糙；管子在生產(chǎn)過(guò)程中為便于剝落，加入了白油等脫模劑；管子的合模線凸起較高……這些原因都極易造成標(biāo)簽邊緣翹起。
由面材和被貼物選擇不當(dāng)導(dǎo)致的標(biāo)簽起翹問(wèn)題，常用的解決方法有：（1）分析被貼物的材質(zhì)，依據(jù)被貼物的材質(zhì)來(lái)選擇適合的標(biāo)簽材料；（2）標(biāo)簽在貼曲面時(shí)，一般選用克重稍低的面材，膠水采用加粘型的膠水；（3）被貼物表面有脫模劑等物質(zhì)時(shí)，不利于膠水粘性發(fā)揮，當(dāng)被貼物表面比較粗糙時(shí)，需要選擇高涂布量的標(biāo)簽材料。
如圖2所示為華南的某一標(biāo)簽印刷企業(yè)在使用100g亮銀鋁箔紙材料貼保健品瓶體時(shí)出現(xiàn)了嚴(yán)重的標(biāo)簽邊緣翹起問(wèn)題。經(jīng)分析發(fā)現(xiàn)，該被貼保健品的瓶體直徑相對(duì)較小，約30mm左右（如圖2所示），100g的亮銀鋁箔紙貼在這種瓶體上，很顯然面材的挺度過(guò)大，面材張力大于膠水與基材結(jié)合力，從而造成了標(biāo)簽的邊緣翹起。最后，經(jīng)過(guò)客戶的試驗(yàn)研究，針對(duì)這種瓶體，換成了80g的鋁箔紙，完美解決了這個(gè)問(wèn)題。

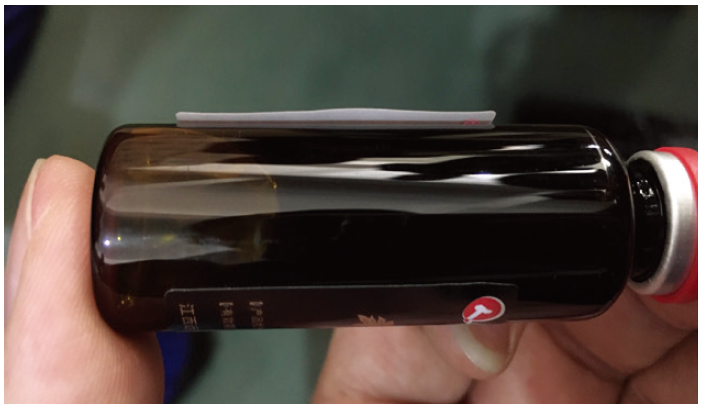

圖2 面材挺度過(guò)大導(dǎo)致的標(biāo)簽翹邊
如圖3所示為華東的某一客戶在使用水膠普膠銅版紙材料貼鉆頭包裝管時(shí)發(fā)生的翹標(biāo)問(wèn)題，據(jù)客戶所描述該種管子的翹標(biāo)比例較大，主要是因?yàn)樵摲N管子的材質(zhì)為PE材質(zhì)，表面比較粗糙，管子在生產(chǎn)過(guò)程中為便于剝落，加入了白油等脫模劑，另一個(gè)原因是管子的合模線凸起較高。最后該客戶更換使用了冠豪熱膠加膠產(chǎn)品AJ600，經(jīng)研究發(fā)現(xiàn)貼標(biāo)一切恢復(fù)正常。

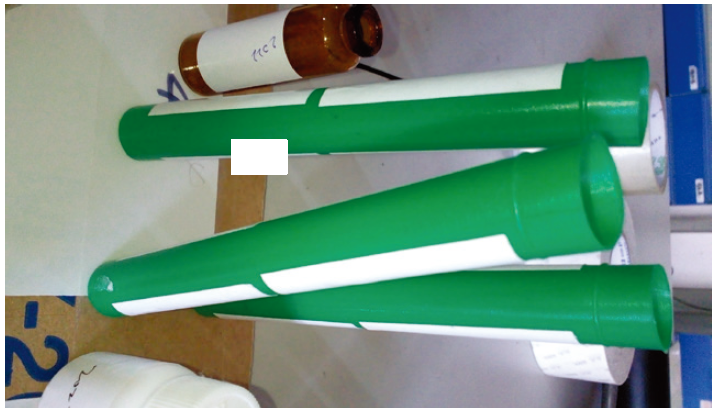

圖3面材表面粗糙、合模線凸起等原因?qū)е碌臉?biāo)簽翹邊
標(biāo)簽用膠水通常為水膠、熱膠、油膠，三者各有優(yōu)劣，如熱膠雖粘性高，但耐熱較差，應(yīng)用在小口徑還需慎重。一般來(lái)說(shuō)，如果標(biāo)簽用的膠水粘性較弱，貼標(biāo)的時(shí)候標(biāo)簽不能夠牢固的粘附在產(chǎn)品上，會(huì)更容易造成標(biāo)簽翹標(biāo)。因此，從標(biāo)簽上入手，選擇適合的膠水類型并選擇適合的涂布量膠水材料都可以有效解決標(biāo)簽翹邊問(wèn)題。
舉個(gè)例子，2019年華南的某一標(biāo)簽印企客戶使用了80g銅版紙熱膠材料貼玻璃材質(zhì)的口服液瓶體，在冬季時(shí)一切使用正常，然而在由冬季轉(zhuǎn)夏季時(shí)，使用同樣的材料卻出現(xiàn)了標(biāo)簽翹標(biāo)問(wèn)題，如圖4所示。這是由于由冬季轉(zhuǎn)夏季時(shí)，氣溫偏高，熱膠產(chǎn)品耐溫性不佳，其內(nèi)聚強(qiáng)度隨溫度升高而急劇下降，最終導(dǎo)致標(biāo)簽翹邊。最后，客戶改用了冠豪水膠加膠小口徑用材料（如A6SG3、ABSG3等），標(biāo)簽翹邊問(wèn)題得到了完美解決。

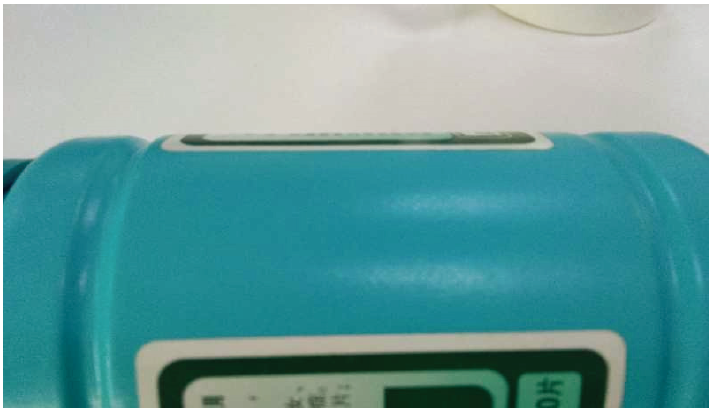

圖4 膠水類型選擇錯(cuò)誤導(dǎo)致的標(biāo)簽翹邊
同一款材料和被貼物會(huì)因?yàn)橘N標(biāo)環(huán)境的不同，導(dǎo)致貼標(biāo)質(zhì)量結(jié)果不一樣。這是因?yàn)槟z粘劑受環(huán)境的影響較大，當(dāng)氣溫低時(shí)，尤其是冬季，它的流動(dòng)性會(huì)變差。因此，對(duì)一些小藥瓶而言，在貼標(biāo)前，一定要放在溫暖的環(huán)境下讓膠水的流動(dòng)性恢復(fù)到原來(lái)的狀態(tài)。另外，需要注意的是，貼標(biāo)完成后，最好在溫暖的環(huán)境下放一段時(shí)間，讓膠水的性能發(fā)揮到穩(wěn)定狀態(tài)，再移存到應(yīng)放的位置。
遇到因貼標(biāo)環(huán)境變化導(dǎo)致的標(biāo)簽翹邊問(wèn)題，一般的解決方法有：（1）特殊產(chǎn)品需做恒溫恒濕的貼標(biāo)車間；（2）無(wú)條件的車間，需要根據(jù)環(huán)境，適當(dāng)調(diào)節(jié)濕度和溫度；（3）改變貼標(biāo)或者裝箱、倉(cāng)儲(chǔ)環(huán)節(jié)的管理辦法。
2017年12月，華南某一標(biāo)簽印企客戶在使用80g銅版紙水膠產(chǎn)品時(shí)遇到了標(biāo)簽翹邊問(wèn)題。據(jù)悉，該客戶在室內(nèi)貼標(biāo)完成后，馬上將產(chǎn)品裝箱進(jìn)了倉(cāng)庫(kù)，由于倉(cāng)庫(kù)氣溫較低，標(biāo)簽材料在氣溫較低的環(huán)境時(shí)膠水的流動(dòng)性變差，粘性降低，最終導(dǎo)致出現(xiàn)了標(biāo)簽翹邊問(wèn)題，如圖5 所示。由此可見(jiàn)，在貼標(biāo)之前需要將標(biāo)簽在常溫下保持一段時(shí)間，以恢復(fù)其膠水粘性，貼標(biāo)后也需要在常溫下放置一段時(shí)間，使其膠水粘性發(fā)揮到最佳狀態(tài)。我們給出的建議是讓客戶貼標(biāo)裝箱后在貼標(biāo)車間放置24小時(shí)后再轉(zhuǎn)入倉(cāng)庫(kù)，經(jīng)試驗(yàn)該問(wèn)題得到解決。

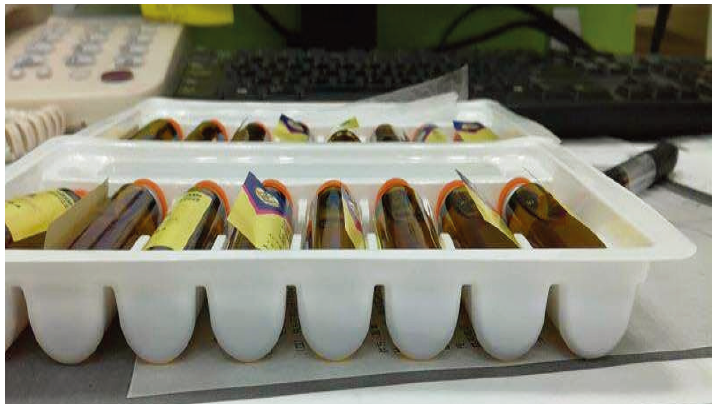

圖5 貼標(biāo)環(huán)境不當(dāng)導(dǎo)致的標(biāo)簽翹邊
標(biāo)簽材料通常在印刷后需上光或覆膜處理，尤其是在覆膜后，面材挺度加大，導(dǎo)致材料翹起風(fēng)險(xiǎn)增大。遇到此類問(wèn)題時(shí)，一定要與專業(yè)人士溝通，推薦更輕薄的材料，或者更換材料材質(zhì)等。
2019年，華東某一標(biāo)簽印企客戶在使用75μm合成紙膜膠材料貼涂改筆體時(shí)曾遇到了標(biāo)簽翹邊問(wèn)題，經(jīng)分析是因?yàn)椴牧细材ぃΧ燃哟螅毁N物口徑太小，75μm合成紙的挺度太高，同時(shí)膜膠的粘性低于紙類膠水。最后，該客戶的加工工藝不變，改用了更薄的54μm材料后，問(wèn)題得到解決。

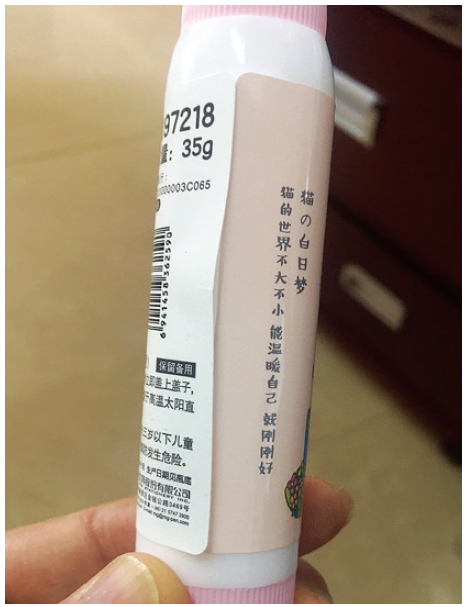

圖6 印刷方式不當(dāng)導(dǎo)致的標(biāo)簽翹邊
